¿Qué son las sobretensiones transitorias?
Causas de las sobretensiones transitorias
Las causas principales de las sobretensiones transitorias se dividen en dos grandes grupos: fenómenos atmosféricos y maniobras en la red eléctrica. Los rayos, incluso cuando impactan a cierta distancia, pueden inducir picos de tensión que se propagan a través de la red, afectando a instalaciones enteras. Por otro lado, las conmutaciones en la red, como el arranque o parada de grandes motores, el accionamiento de interruptores o fallos en la red, también generan estos picos de tensión.
En entornos industriales, el uso de maquinaria pesada y la frecuencia de maniobras incrementan la probabilidad de aparición de transitorios. En el ámbito residencial, aunque la incidencia es menor, los daños pueden ser igualmente significativos, especialmente en equipos electrónicos sensibles.
Daños que pueden ocasionar
El impacto de una sobretensión transitoria varía según la magnitud y la sensibilidad de los equipos afectados. Los daños más comunes incluyen el envejecimiento prematuro de componentes electrónicos, la degradación de placas de circuito y la destrucción total de equipos. En casos extremos, estos picos pueden provocar incendios o poner en riesgo la seguridad de las personas.
Además del daño físico, las sobretensiones transitorias pueden causar interrupciones en el funcionamiento de sistemas críticos, pérdida de datos y fallos inexplicables en ordenadores y sistemas de control. Estos efectos conllevan no solo pérdidas económicas directas por la reposición de equipos, sino también costes indirectos asociados a la interrupción de procesos productivos o servicios esenciales.

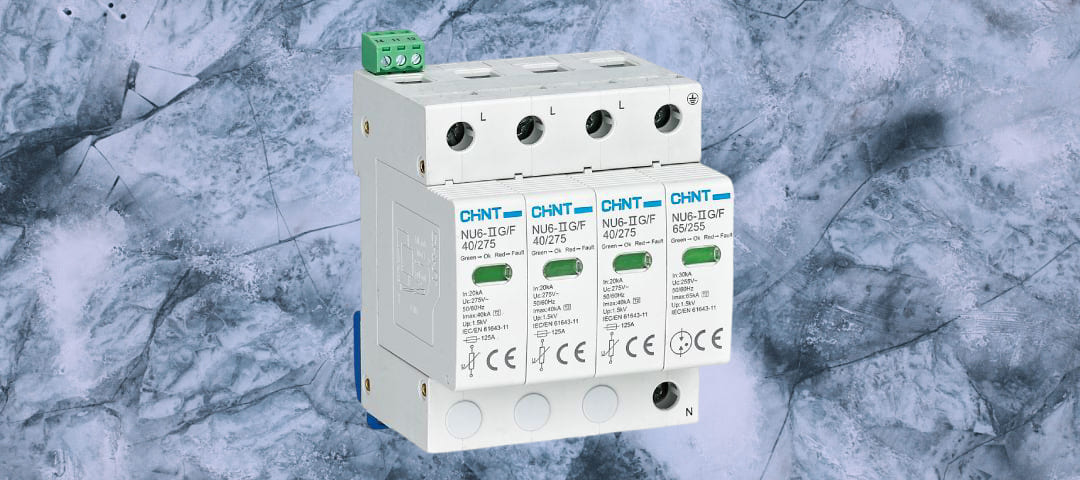

La gama de protectores contra sobretensiones de Chint
Chint ofrece una amplia gama de dispositivos de protección contra sobretensiones transitorias, diseñados para adaptarse a diferentes tipos de instalaciones y niveles de riesgo. Los protectores de Chint funcionan como conmutadores controlados por tensión: permanecen inactivos mientras la tensión es normal y, ante un pico, derivan la sobretensión a tierra, protegiendo así los equipos aguas abajo.
La gama de Chint incluye descargadores de sobretensión tipo 1, tipo 2 y tipo 3, que se diferencian por su capacidad de descarga y el nivel de protección residual que ofrecen. Los dispositivos tipo 1 están destinados a la protección primaria frente a descargas directas de rayo, mientras que los tipo 2 y tipo 3 se emplean para la protección secundaria y final, respectivamente, asegurando que la tensión residual sea segura para los equipos más sensibles.
Selección adecuada según la aplicación
La correcta selección de un protector contra sobretensiones depende de varios factores, como el tipo de instalación, el nivel de exposición al riesgo y la normativa aplicable. En instalaciones industriales o en zonas con alta incidencia de tormentas eléctricas, es recomendable instalar protectores tipo 1 en la entrada principal y complementar con tipo 2 y 3 en cuadros secundarios y puntos críticos. En viviendas, un protector tipo 2 suele ser suficiente, aunque en hogares con equipos electrónicos de alto valor puede ser conveniente añadir protección tipo 3 en tomas específicas.
La coordinación entre diferentes niveles de protección es fundamental. En instalaciones extensas, se recomienda respetar una distancia mínima de 10 metros entre protectores de distinto nivel, o bien utilizar bobinas de desacople cuando no sea posible dicha separación física.
Instalación correcta de los protectores
Casos de estudio
En una planta industrial ubicada en una zona de alta incidencia de tormentas, la instalación de protectores Chint tipo 1 y tipo 2 permitió reducir a cero los fallos en los sistemas de control y automatización, que previamente sufrían averías recurrentes tras cada tormenta. En un edificio de oficinas, la protección tipo 2 en el cuadro general y tipo 3 en los racks de servidores evitó la pérdida de datos y daños en equipos críticos tras una conmutación inesperada en la red de distribución.
Estos casos demuestran que una protección adecuada no solo previene daños materiales, sino que garantiza la continuidad operativa y la seguridad de las personas.
