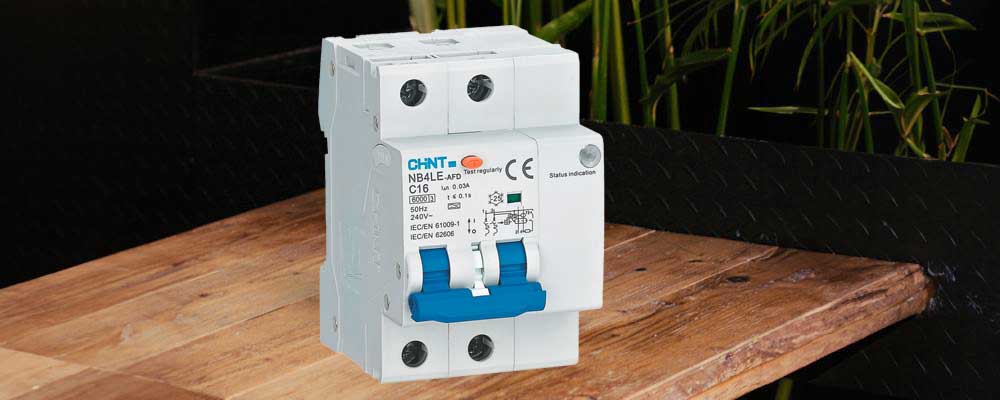

En el mundo de la electricidad, la seguridad es primordial. Y cuando se trata de proteger tus circuitos eléctricos, el interruptor automático NB4LE-AFD se presenta como una solución integral. Con su avanzada tecnología de detección de arcos eléctricos y corrientes residuales, garantiza la seguridad de tus instalaciones eléctricas.
¡Novedad!: Esta serie es uno de los últimos lanzamientos de Chint. Consulta su ficha técnica aquí.
Funcionalidades Clave de la serie NB4LE-AFD
El interruptor automático NB4LE-AFD está diseñado para circuitos con frecuencias de 50Hz, tensiones nominales de 230/240V AC y corrientes nominales de hasta 32A. Este dispositivo de tres módulos ofrece las siguientes funciones:
- Protección Magnetotérmica: Salvaguarda tus equipos contra sobrecargas y cortocircuitos.
- Identificación de Fugas: Cuenta con un interruptor diferencial clase A que detecta fugas eléctricas.
- Detección de Arcos Eléctricos: Detecta la presencia de arcos eléctricos tanto en serie como en paralelo, proporcionando una capa adicional de seguridad.
Selección de Curvas de Disparo
El NB4LE-AFD ofrece varias curvas de disparo para adaptarse a diferentes necesidades:
- Curva B: Ideal para el control y protección de circuitos en casos de sobrecargas y cortocircuitos.
- Curva C: Ofrece protección no solo contra sobrecargas y cortocircuitos, sino también contra cargas resistivas e inductivas con pequeños niveles de corriente de arranque.
- Curvas BK y CK: Variantes de las curvas B y C respectivamente, adecuadas para diferentes tipos de redes eléctricas.

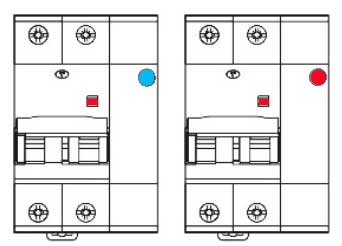

Indicaciones de Estado
Gracias a su indicador LED, el NB4LE-AFD proporciona información clara sobre su estado:
- LED Azul: Indica operación normal.
- LED Rojo Intermitente: Alerta sobre fallos por corrientes residuales.
- LED Azul y Rojo Intermitente Alternativamente: Indica fallos por arcos eléctricos.
Certificaciones y Normativas y datos técnicos de los NB4LE-AFD
El NB4LE-AFD cuenta con certificaciones CE y CB, asegurando su conformidad con estándares internacionales de seguridad eléctrica. Asimismo, también es importante tener en cuenta las:
- Normativas: Cumple con IEC/EN61009-1 e IEC/EN62606.
- Características Eléctricas: Desde corrientes nominales de 6A hasta 32A, con una sensibilidad de fuga a tierra de 0,03A.
- Características Mecánicas: Vida útil de hasta 10.000 operaciones mecánicas, con grado de protección IP20 y temperatura ambiente de -25°C a +40°C.
Instalación y Dimensiones
El NB4LE-AFD se monta fácilmente en un carril DIN de 35mm y se puede conectar tanto desde la parte superior como desde la inferior. Sus dimensiones compactas lo hacen adecuado para una variedad de espacios de instalación.
Derating por Temperatura
Es importante tener en cuenta el efecto de la temperatura ambiente en la capacidad de carga del interruptor automático. El NB4LE-AFD ofrece coeficientes de compensación para diferentes rangos de temperatura, asegurando un rendimiento óptimo en diversas condiciones ambientales.
CHINT se presenta como una elección segura para garantizar la máxima seguridad y fiabilidad en instalaciones, proporcionando soluciones de alta calidad y eficiencia, como la Serie NB4LE-AFD. Es por eso por lo que los principales instaladores eléctricos confían en nosotros.
Tenemos un catálogo en el que verás todos los dispositivos que te proponemos en este artículo, así junto con una amplia gama de soluciones que se adaptan a diferentes necesidades. Si quieres saber más, no dudes en contactar con nuestro equipo.
