Introducción a la Serie NF2

La serie NF2 comprende interruptores seccionadores de corte en carga diseñados para circuitos eléctricos AC 50/60Hz, con una tensión de empleo de hasta 690VAC y una corriente nominal de hasta 125A. Estos interruptores son esenciales para cortar la fuente de energía de un circuito y aislar equipos eléctricos para operaciones de mantenimiento.

Además, se pueden utilizar como interruptores principales en máquinas herramientas, ventiladores, bombas y para el arranque y parada de motores de pequeña capacidad, cumpliendo con la norma IEC/EN 60947-3.

Diseño y Estructura del NF2

Componentes del Interruptor

El interruptor NF2 se compone de:
$
Una maneta
$
Un mecanismo de accionamiento
$
Un sistema de contactos
$
Una carcasa
El sistema de contacto adopta un doble punto de ruptura, y su instalación puede realizarse en carril DIN, placa de montaje o directamente en la puerta del cuadro eléctrico, dependiendo del modelo.

Variantes y Configuraciones

El NF2 está disponible en versiones tripolares y puede combinarse con polos adicionales o contactos auxiliares. También se ofrecen versiones de combinaciones mecánicas ensambladas, para obtener seccionadores de 6/8 polos o conmutaciones de 3/4 polos.

¿Cómo se instala el NF2?

Antes de la instalación del equipo

$

Verifique que las características nominales que se indican en el producto coinciden con los requisitos del pedido.

$

Compruebe que cada una de las partes del equipo están en perfecto estado y no han sufrido daños en el transporte.

$

Realice una prueba preliminar de funcionamiento: 3 operaciones de cierre y apertura, compruebe que cada operación se realiza de forma segura, cuando la maneta apunta a la posición ON, todos los contactos deben quedar cerrados, cuando la maneta apunta a la posición OFF, todos los contactos deben quedar abiertos.

Método de instalación y precauciones

$

Montaje en placa

Durante el montaje, el seccionador debe estar en la posición OFF → troquelar la placa de montaje y montar el interruptor usando los tornillos → realizar el cableado del interruptor respetando los pares de apriete
$

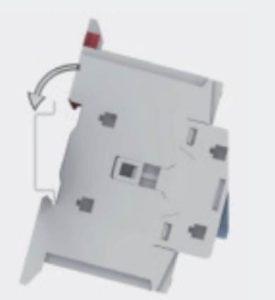

Montaje en carril DIN

Durante el montaje, el seccionador debe estar en la posición OFF → fijar el carril DIN en la envolvente → instalar el interruptor como se muestra en la siguiente imagen, realizando el cableado del interruptor respetando los pares de apriete.
Montaje en carril DIN
$

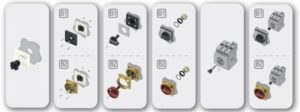

Montaje de mando en puerta

Durante el montaje, el seccionador debe estar en posición OFF. Debe troquelarse la puerta del cuadro para la salida de la varilla. El mando y la maneta tienen una posición específica → instalar el interruptor como se muestra en la imagen a continuación, realizando el cableado del interruptor respetando los pares de apriete.
Montaje de mando en puerta
$

Montaje de los cubrebornes y bloqueo de la maneta

Se realiza tal y como se muestra en las imágenes a continuación.

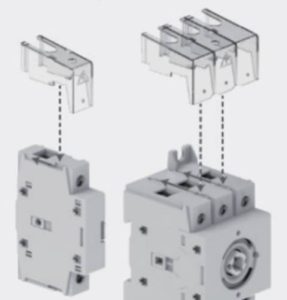

Montaje de los cubrebornes:

Montaje de los cubrebornes

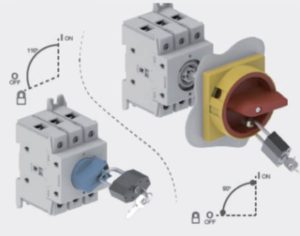

Bloqueo de la maneta:

Bloqueo de la maneta
$

Montaje de los polos adicionales y contactos adicionales y contactos auxiliares

Se hace de la siguiente forma:
Montaje de los polos adicionales y contactos adicionales y contactos auxiliares

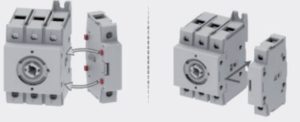

Instalar:

Montaje de los polos adicionales y contactos adicionales y contactos auxiliares

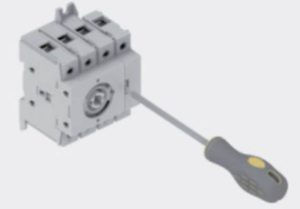

Desmontar:

Montaje de los polos adicionales y contactos adicionales y contactos auxiliares

Visión general de los accesorios

Visión general de los accesorios

Condiciones de Uso General

Requisitos del Lugar de Instalación

Los interruptores NF2 deben instalarse en lugares secos y bien ventilados, sin riesgos de explosión, y libres de polvo o sustancias corrosivas que puedan dañar el metal o el aislamiento.

Temperatura Ambiente

El rango de temperatura ambiente para el funcionamiento del NF2 es de -5℃ a +40℃, con una temperatura promedio de 24 horas que no debe exceder los +35℃.

Altitud y Humedad

Estos interruptores deben instalarse en lugares con una altitud máxima de 2000m y con una humedad relativa que no supere el 50% a +40℃. En temperaturas más bajas, se permite una humedad relativa mayor, por ejemplo, 90% a +20℃, tomando medidas para prevenir la condensación.

Grado de Contaminación

El grado de contaminación para el funcionamiento del NF2 es 3, asegurando un funcionamiento adecuado en ambientes controlados.

Datos Técnicos

Características Principales

Los interruptores NF2 tienen una corriente nominal de servicio de hasta 125A y una tensión de aislamiento de 690VAC. Su vida útil eléctrica y mecánica se estima en 2000 ciclos de cierre-apertura y 100.000 ciclos de cierre-operación, respectivamente. Además, los modelos BO ofrecen un grado de protección IP66.

Especificaciones de Montaje

Las dimensiones y el método de instalación varían según el modelo específico (NF2-40, NF2-80, NF2-125), permitiendo flexibilidad en su aplicación en diferentes sistemas eléctricos. Para saber cómo instalarlo, recomendamos ver la sección de Método de instalación y precauciones.

Mantenimiento y Almacenamiento

Mantenimiento Regular

El mantenimiento debe ser realizado por personal cualificado, asegurando la eliminación de polvo y condensaciones. Se recomienda una revisión mensual del equipo para verificar el apriete de los terminales y el estado general de las partes móviles.

Almacenamiento del Equipo

El equipo debe almacenarse desconectado en lugares libres de altas temperaturas, humedad y polvo. Las condiciones de almacenamiento incluyen una temperatura entre -25℃ y +55℃.

Información de Pedido y Garantía

Proceso de Pedido

Para realizar un pedido, es necesario especificar la referencia comercial o el código del producto. Ejemplos de configuración incluyen el seccionador NF2-25/3/H/RY (tripolar, 25A, montaje en puerta, mando redondo rojo/amarillo) y combinaciones para interruptores tetrapolares con contactos auxiliares.

Garantía y Protección Medioambiental

El periodo de garantía cubre defectos de fabricación bajo condiciones de uso normal, siempre que la instalación haya sido realizada por personal cualificado. El desecho del producto debe seguir normativas nacionales para la clasificación, desmontaje y reciclaje de residuos industriales.

Conclusión

En resumen, los interruptores seccionadores NF2 ofrecen una solución robusta y versátil para el control y mantenimiento seguro de circuitos eléctricos en una amplia variedad de aplicaciones industriales y comerciales.
